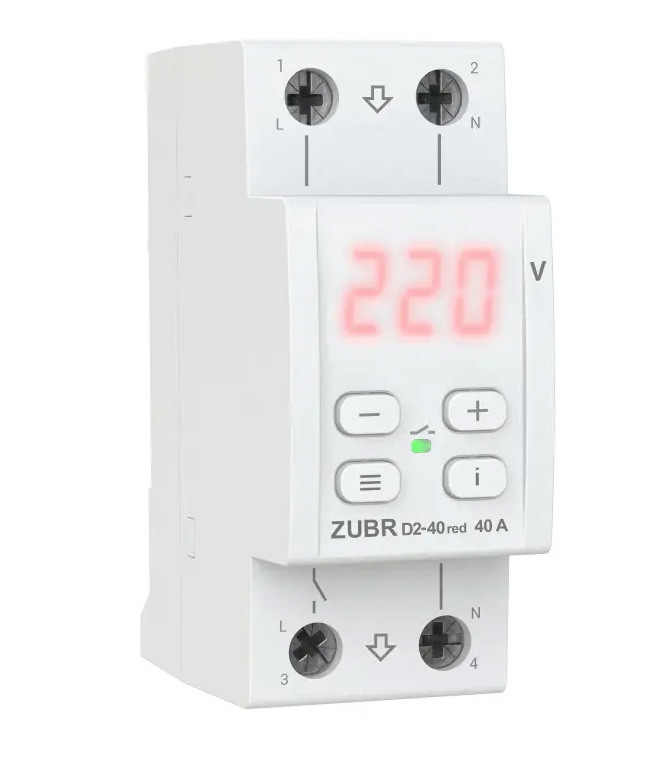

Реле напруги ZUBR D2-40 red на DIN-рейку

Однофазне реле напруги в компактному корпусі з термозахистом

Реле напруги ZUBR D2 red призначені для захисту обладнання від надмірних коливань напруги. У разі настання аварійної ситуації пристрій вимикає навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково обладнане термозахистом.

Висока точність вимірювання TrueRMS

ZUBR D2 red із високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дає змогу не вимикати обладнання у разі безпечних за величиною і тривалості відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D2 red обладнані захистом від перегрівання. Вона активується, якщо температура всередині корпусу досягне 80 °С.

Затримка увімкнення навантаження

У пристрої передбачено 2 типи увімкнення затримки навантаження:

— коли відлік часу до подавання навантаження відраховується з моменту стабілізації напруги;

— коли відлік починається з моменту вимкнення реле.

Час затримки можна встановити від 3 до 600 , залежно від типу під'єднаного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.

Журнал аварійних спрацьовувань

Журнал здатний зберігати в енергонезалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напрягання у разі вимкнення реле або спрацьовування термозахисту).

Зручність у керуванні

У ZUBR D2 red дуже зручне стандартизоване під'єднання вхід-вихід, немає потреби використання нульової клеми під час під'єднання. Настроювання роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверта кнопка "i" призначена для перегляду журналу аварійних спрацьовувань і розшифровування абревіатури меню. Цифровий екран постійно зображає значення напруги, а також виводить системну інформацію. Доступна можливість настроювання яскравості екрана та індикатора у режимі очікування.

Просте встановлення

Реле напруги ZUBR D2 red дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку завширшки 36 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Технічні характеристики ZUBR D2 red

Категорія продукції: Реле напруги Ток, А: 40 Спосіб монтажу: На DIN-рейку Кількість фаз: 1 ф. (230 Вольт) Термозахист: Є TrueRMS: Є Проф. Затримка вимкнення: Є Нижня межа напруги: 120-210 В Верхня межа напруги: 220-280 В Номінальна потужність навантаження: 8 800 ВА Час вимкнення навантаження під час зниження напруги: 0,1-10,0 с (>120 В), не більш ніж 0,04 с (<120В) Час вимкнення навантаження у разі перевищення напруги: не більш ніж 0,04 з Номінальний струм навантаження: 40 А (макс. 50 А впродовж 10 хв) Час затримки увімкнення навантаження: 3-600 з Тип реле: Поляризоване Споживання струму: не більш ніж 2,8 мА Перетин проводу: не більш ніж 16 мм2 Маса: 0,17 кг Габаритні розміри (Ш х В х Г): 36 х 85 х 66 мм Кількість комутацій під навантаженням, не менш ніж: 10 000 циклів Кількість комутацій без навантаження, не менш ніж: 500 000 циклів Ступінь захисту за ГОСТ 14254: IP20 Потужність, ВА: 7 001 - 10 000 Комплект постачання: реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
